Miks on PCB klemmiplokid usaldusväärsete elektriühenduste jaoks hädavajalikud?

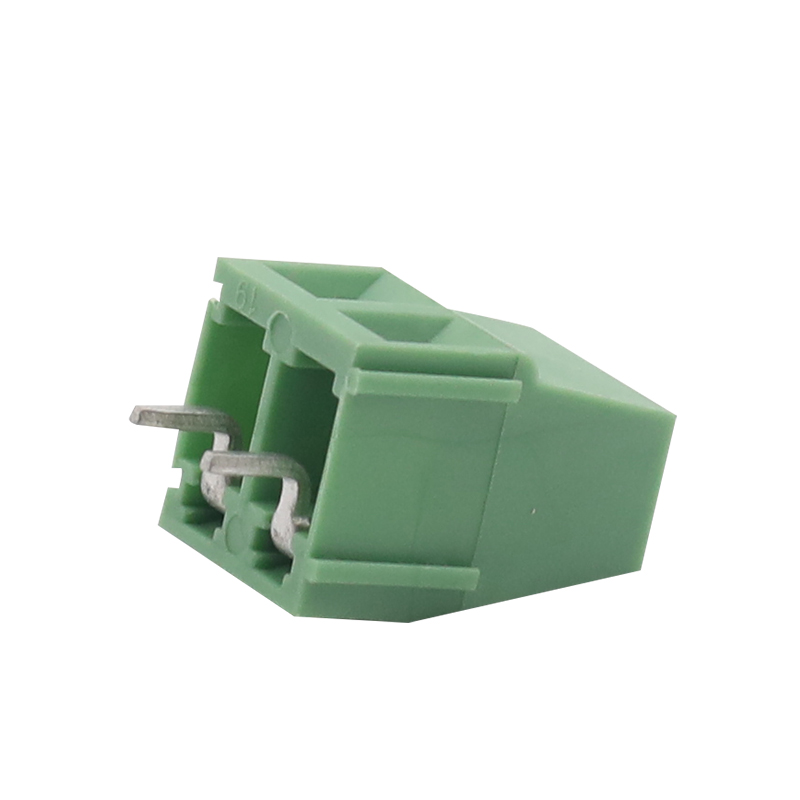

PCB klemmiplokidon kaasaegsete elektroonikasüsteemide kriitilised komponendid, pakkudes turvalisi ja organiseeritud juhtmest pardaühendusi tööstusautomaatika, toitejaotuse, nutiseadmete, taastuvenergiasüsteemide ja olmeelektroonika vahel. See põhjalik juhend uurib nende funktsioone, struktuure, eeliseid, valikumeetodeid, levinud probleeme, paigaldustavasid ja tulevikusuundumusi, et aidata inseneridel, tootjatel ja ostjatel teha teadlikke otsuseid.
Sisukord
- 1. PCB klemmiplokkide mõistmine
- 2. Kuidas PCB klemmiplokid töötavad
- 3. PCB klemmiplokkide peamised tüübid
- 4. Materjalid ja ehitus
- 5. Peamised eelised
- 6. Ühised rakendused
- 7. Kuidas valida õige PCB klemmiplokk
- 8. Ostjate levinumad vead
- 9. Paigaldus- ja hooldusnõuanded
- 10. PCB klemmiplokk vs muud pistikud
- 11. Tööstuse suundumused ja uuendused
- 12. Korduma kippuvad küsimused
- 13. Järeldus
1. PCB klemmiplokkide mõistmine
PCB klemmiplokk on elektriline pistik, mis on ette nähtud juhtmete kinnitamiseks otse trükkplaadile (PCB). See loob stabiilse elektriühenduse välise juhtmestiku ja elektroonikaahelate vahel, lihtsustades samas kokkupanekut, hooldust ja tõrkeotsingut.
Erinevalt püsivatest joodetud juhtmeühendustest võimaldavad PCB klemmiplokid kasutajatel juhtmeid kiiresti ühendada ja lahti ühendada, ilma trükkplaati kahjustamata. See muudab need äärmiselt väärtuslikuks süsteemides, mis nõuavad sagedast hooldust või komponentide väljavahetamist.
Neid pistikuid leidub tavaliselt järgmistes kohtades:
- Tööstuslikud juhtimissüsteemid
- Toiteallikad
- Turvasüsteemid
- HVAC seadmed
- Telekommunikatsiooniseadmed
- Taastuvenergia seadmed
- Autode elektroonika
- Targa kodu tooted
Võtme funktsioon:PCB klemmiplokid tagavad ohutud, organiseeritud ja vibratsioonikindlad juhtmeühendused, vähendades samal ajal paigaldamise aega ja hoolduse keerukust.
2. Kuidas PCB klemmiplokid töötavad
PCB klemmiplokid töötavad, kinnitades juhtmed juhtivatesse klemmidele, mis on paigaldatud otse PCB-le. Elektrivool voolab välisjuhtmest läbi metalljuhi ja trükkplaadile.
Enamik PCB klemmiplokke kasutab ühte järgmistest juhtmete kinnitusviisidest:
| Ühendusmeetod | Kirjeldus | Eelised |
|---|---|---|
| Kruviklamber | Traat kinnitatud kruvidega | Tugev ja usaldusväärne ühendus |
| Vedruklamber | Vedrusurve hoiab traati paigal | Kiire paigaldus ja vibratsioonikindlus |
| Sisselükkamine | Otsene sisestusühendus | Kiire kokkupanek |
| Barjääri tüüp | Klemmide vahel isoleeritud tõkked | Suurenenud ohutus |
Pärast ühendamist tagab klemmiplokk pideva elektrijuhtivuse, kaitstes samal ajal juhtme juhusliku lõdvenemise eest.
3. PCB klemmiplokkide peamised tüübid
Erinevad rakendused nõuavad erinevat PCB klemmiplokki. Saadaolevate tüüpide mõistmine aitab inseneridel valida õige lahenduse.
Läbi auguga PCB klemmiplokid
Need paigaldatakse PCB-sse puuritud aukude kaudu ja joodetakse vastasküljele. Need pakuvad suurepärast mehaanilist tugevust ja neid kasutatakse tavaliselt kõrge vibratsiooniga keskkondades.
Pinnapealsed PCB klemmiplokid
Pinnapealsed konstruktsioonid kinnitatakse otse PCB pinnale, toetades automatiseeritud tootmist ja kompaktseid paigutusi.
Ühendatavad PCB klemmiplokid
Ühendatavad versioonid võimaldavad pistikud lahti ühendada ilma üksikuid juhtmeid lahti ühendamata. Need sobivad ideaalselt moodulseadmete ja kiire hoolduse jaoks.
Täisnurga PCB klemmiplokid
Täisnurga kujundus säästab vertikaalset ruumi ja aitab optimeerida korpuse paigutust.
Kõrge voolutugevusega PCB klemmiplokid
Suure elektrikoormuse jaoks mõeldud plokkidel on suuremad juhid ja suurem kuumakindlus.
Tööstusautomaatika
Usaldusväärne signaaliedastus ja vastupidav jõudlus vibratsiooni all.
Toiteseadmed
Käsitleb ohutult kõrgemaid pinge- ja vooluvajadusi.
Tarbeelektroonika
Kompaktne disain toetab väiksemaid ja nutikamaid tooteid.
4. Materjalid ja ehitus
PCB klemmploki jõudlus sõltub suuresti selle materjalidest ja konstruktsioonist.
| Komponent | Ühine materjal | Eesmärk |
|---|---|---|
| Eluase | PA66 nailon | Leegikindlus ja isolatsioon |
| Dirigent | Vasesulam | Elektrijuhtivus |
| Plaatimine | Tina või nikkel | Korrosioonikindlus |
| Kruvid | Teras | Mehaaniline kinnitus |
Kvaliteetsed materjalid parandavad elektritõhusust, termilist stabiilsust ja pikaajalist vastupidavust.
5. Peamised eelised
PCB klemmiplokid pakuvad tootjatele, paigaldajatele ja hooldusmeeskondadele märkimisväärset kasu.
- Lihtne juhtmestik:Lihtsustab kaabli paigaldamist ja vahetamist.
- Vähendatud seisakuaeg:Kiirem hooldus ja tõrkeotsing.
- Turvaline ühendus:Tugev mehaaniline traadi kinnipidamine.
- Kompaktne disain:PCB ruumi tõhus kasutamine.
- Skaleeritavus:Saadaval mitme pooluse konfiguratsiooniga.
- Ohutus:Hoiab ära juhuslikud lühised.
- Kulutõhusus:Vähendab montaaži tööjõukulusid.
- Paindlikkus:Toetab erineva suuruse ja pingega juhtmeid.
Paljud insenerid eelistavad PCB klemmiplokke, kuna need lihtsustavad põlluhooldust, tagades samas usaldusväärse elektrilise jõudluse pika tööperioodi jooksul.
6. Ühised rakendused
PCB klemmiplokke kasutatakse peaaegu igas kaasaegses elektritööstuses.
Tööstuslikud juhtimissüsteemid
Tehased toetuvad andurite, releede, PLC-de ja automaatikasüsteemide klemmiplokkidele, kus vibratsioonikindlus ja hoolduse juurdepääsetavus on kriitilise tähtsusega.
Taastuvenergia
Päikeseenergia inverterid ja tuuleenergiasüsteemid kasutavad PCB klemmiplokke tõhusaks energiaülekandeks ja stabiilseteks ühendusteks muutuvates keskkonnatingimustes.
Meditsiiniseadmed
Meditsiinielektroonika nõuab seireseadmete ja diagnostikasüsteemide jaoks väga töökindlaid ühendusi.
Transport
Raudteesüsteemid, elektrisõidukid ja laadimisjaamad kasutavad tugeva vooluga rakenduste jaoks tugevaid klemmiplokke.
Targad hooned
Valgustuse juhtimissüsteemid, turvaseadmed ja HVAC-seadmed sõltuvad organiseeritud PCB ühendustest.
7. Kuidas valida õige PCB klemmiplokk
Õige PCB klemmiploki valimine nõuab tehniliste ja keskkonnanõuete hoolikat kaalumist.
| Valikutegur | Miks see on oluline |
|---|---|
| Praegune reiting | Hoiab ära ülekuumenemise |
| Pinge reiting | Tagab ohutu isolatsiooni jõudluse |
| Traadi suurus | Tagab õige ühilduvuse |
| Punkti suurus | Mõjutab PCB vahesid |
| Paigaldustüüp | Toetab paigutusnõudeid |
| Töötemperatuur | Tagab pikaajalise vastupidavuse |
| Keskkonnakaitse | Kaitseb tolmu ja niiskuse eest |
Ostjad peaksid rahvusvahelistele turgudele toodete valimisel kontrollima ka selliseid sertifikaate nagu UL, CE ja RoHS vastavus.
8. Ostjate levinumad vead
Vale klemmiploki valik võib põhjustada kulukaid rikkeid, ülekuumenemist või hooldusprobleeme.
- Ebapiisavate praeguste reitingute valimine
- Keskkonnatingimuste ignoreerimine
- Ühildumatute juhtmesuuruste kasutamine
- Madala kvaliteediga materjalide valimine
- Vale PCB vahekauguse disain
- Vibratsiooninõuete eiramine
- Vaade rahvusvahelistele ohutussertifikaatidele
Hoolikas tehniline hindamine aitab vältida töökindlusprobleeme ja ootamatuid seisakuid.
9. Paigaldus- ja hooldusnõuanded
Nõuetekohane paigaldamine on stabiilse jõudluse ja elektriohutuse tagamiseks hädavajalik.
Paigaldamise parimad tavad
- Kasutage õiget kruvikeeraja pöördemomenti.
- Vältige kruvide üle pingutamist.
- Eemaldage traadi isolatsioon täpselt.
- Vältige lahtiste traadikeste tekkimist.
- Järgige voolu ja pinge spetsifikatsioone.
- Kontrollige läbiva avaga mudelite jootekvaliteeti.
Hooldussoovitused
- Kontrollige ühendusi perioodiliselt.
- Kontrollige ülekuumenemise märke.
- Otsige korrosiooni või värvimuutusi.
- Vajadusel keerake kruvid uuesti kinni.
- Puhastage regulaarselt kogunenud tolmu.
Rutiinne ülevaatus pikendab oluliselt PCB klemmiplokkide kasutusiga ja minimeerib elektririkkeid.
10. PCB klemmiplokk vs muud pistikud
| Funktsioon | PCB klemmiplokk | Joodetud traat | Pressi konnektor |
|---|---|---|---|
| Hooldus | Lihtne | Raske | Mõõdukas |
| Paigaldamise kiirus | Kiire | Aeglane | Kiire |
| Korduvkasutatavus | Suurepärane | Vaene | Hea |
| Töökindlus | Kõrge | Kõrge | Kõrge |
PCB klemmiplokid tagavad suurepärase tasakaalu töökindluse, hooldatavuse ja paigaldusefektiivsuse vahel.
11. Tööstuse suundumused ja uuendused
Kuna elektroonika areneb edasi, areneb PCB klemmiplokkide tehnoloogia kiiresti.
- Miniatuursed suure tihedusega kujundused
- Tööriistavaba sisselükkamistehnoloogia
- Suurenenud vibratsioonikindlus
- Nutikas jälgimise integreerimine
- Suuremad vooluvõimsused
- Täiustatud leegiaeglustavad materjalid
- Keskkonnasõbralik tootmine
Tootjad töötavad välja ka lahendusi Tööstus 4.0, elektrisõidukite ja taastuvenergiasüsteemide jaoks.
12. Korduma kippuvad küsimused
Mis on PCB klemmiploki peamine eesmärk?
Selle põhieesmärk on pakkuda trükkplaatidele turvalisi ja eemaldatavaid juhtmeühendusi.
Kas PCB klemmliistud on korduvkasutatavad?
Jah. Enamik PCB klemmiplokke on ette nähtud juhtme korduvaks sisestamiseks ja eemaldamiseks.
Millistes tööstusharudes kasutatakse PCB-klemmplokke kõige rohkem?
Tööstusautomaatika, elektrisüsteemid, taastuvenergia, telekommunikatsiooni-, transpordi- ja olmeelektroonikatööstused kasutavad neid laialdaselt.
Kuidas valida õige praeguse reitingu?
Valige klemmliist, mille voolutugevus on suurem kui teie süsteemi maksimaalne eeldatav koormus, et tagada ohutu töö.
Mis põhjustab klemmiploki ülekuumenemist?
Levinud põhjused on lahtised juhtmestikud, liigne vool, ebaõige juhtme suurus ja halva kvaliteediga juhtivad materjalid.
Kas PCB klemmiplokid taluvad vibratsiooni?
Jah. Vedruklambrid ja kvaliteetsed kruviklambrid pakuvad suurepärast vibratsioonikindlust.
13. Järeldus
PCB klemmiplokkidel on oluline roll ohutute, tõhusate ja hooldatavate elektriühenduste tagamisel paljudes tööstusharudes. Nende paindlikkus, töökindlus ja paigaldamise lihtsus muudavad need kaasaegsetes elektroonikasüsteemides asendamatuks.
Olenemata sellest, kas seda kasutatakse tööstusmasinates, taastuvenergiaseadmetes, transpordisüsteemides või olmeelektroonikas, mõjutab õige PCB klemmiploki valik otseselt jõudlust, ohutust ja pikaajalist töökindlust.
Tehnoloogia arenedes muutuvad täiustatud PCB klemmiplokkide lahendused veelgi kompaktsemaks, intelligentsemaks ja tõhusamaks, et vastata turu kasvavatele nõudmistele.
